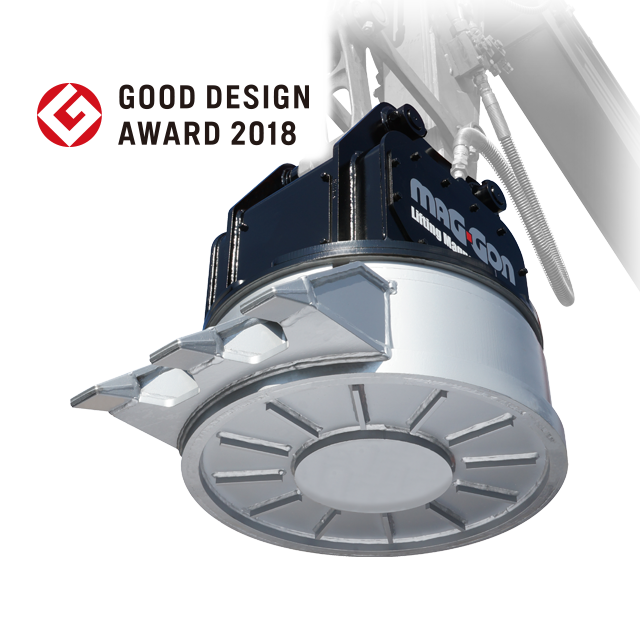

油圧発電マグネットマグ・ゴン

電気配線なしで電磁石が使える油圧発電マグネット

本体クラスの目安

4-22ton

SPEC

CATALOGUE

電気配線は不要、ブレーカ配管のみで使用できるリフティングマグネットです。
解体現場で生じたスクラップ・鉄筋の収集作業や、スクラップ処理場での
積み込み、積み下ろしの作業効率が格段にアップします。

ショベル側への
電気配線は必要なし

従来型がショベル本体側へ改造を加えなければならないのに対して、マグ・ゴンはカスタムが一切不要。ショベルの油圧を利用してマグネット本体にあるモーターを作動させ、電気、磁力を発生させます。1往復配管で使用でき、特別な手間をかけることなく取り付け後すぐにマグネット作業が行えます。追加バッテリーや発電機は不要です。

積み込み、積み下ろしの
作業効率が格段にアップ

ショベルの運転席ペダルを踏めば吸着、放せば釈放となります。内蔵されている制御装置システムで見張りながら、快適なマグネット作業を可能にしています。クラス展開も豊富にラインアップしています。

MOVIE 製品動画

【PV】油圧発電マグネット『マグ・ゴン』

タグチ公式
YouTubeチャンネルへ

SPEC スペック比較

マグ・ゴン　仕様表

型式	本体クラスの目安[ton]	使用圧力[MPa]	必要流量[L/min]	全高A[mm]	全長B[mm]	爪幅C[mm]	マグネット使用定格[%ED]	マグネット消費電力[kW]	マグネット径D[mm]	質量[kg]	最大吸着質量目安[kg]	PDF
GMF-32	4～5	14.7以上	19以上	535	475	-	60（6分通電4分休止の繰返し周期）	0.5	φ400	180	銑鉄60kg、鋼板切断屑20kg、切屑10kg	-
GMF-37	4～5	14.7以上	19以上	605	670	360	60（6分通電4分休止の繰返し周期）	1.0	φ500	360	銑鉄120kg、鋼板切断屑90kg、切屑25kg
GMF-62	6～8	17.6以上	19以上	760	900	500	60（6分通電4分休止の繰返し周期）	3.3	φ700	670	銑鉄350kg、鋼板切断屑200kg、切屑100kg

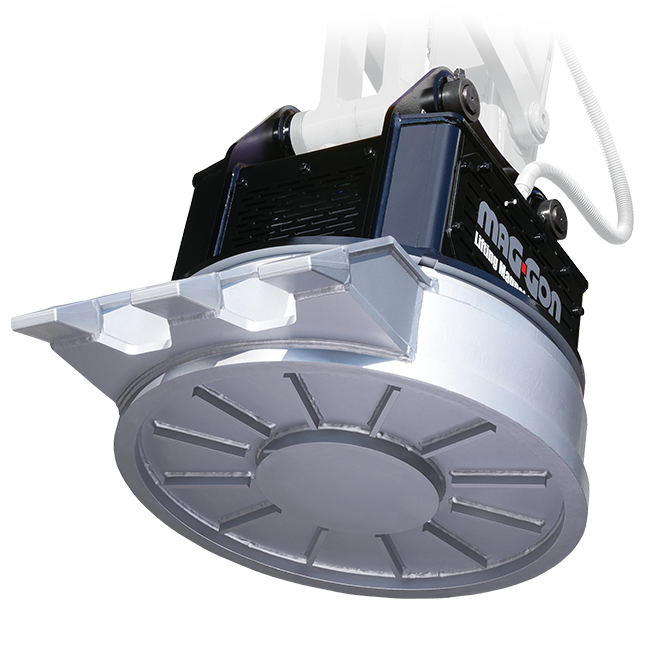

GMF-122	12～14	20.6以上	27以上	775	1110	620	60（6分通電4分休止の繰返し周期）	6.2	φ900	1050	銑鉄500kg、鋼板切断屑300kg、切屑200kg
GM-202	20～22	20.6以上	54以上	910	1370	750	60（6分通電4分休止の繰返し周期）	9.3	φ1100	1770	銑鉄900kg、鋼板切断屑500kg、切屑300kg

※ブレーカ配管又は1往復の油圧配管が必要です。
※クラスが異なる油圧ショベルには取付けることができません。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」（整地・運搬・積込及び掘削用）に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。

完全油圧式ワンキャッチ仕様　仕様表

型式	対応完全油圧式ワンキャッチ	使用圧力[MPa]	全高A[mm]	全長B[mm]	マグネット使用定格[%ED]	マグネット消費電力[kW]	マグネット径C[mm]	質量[kg]	最大吸着質量目安[kg]	PDF
GMF-32-HP	OC-32HP OC-37HP OC-32EHP OC-37EHP	14.7以上	490	435	60（6分通電4分休止の繰返し周期）	0.5	φ400	190	銑鉄60kg、鋼板切断屑20kg、切屑10kg
GMF-37-HP	OC-32HP OC-37HP OC-32EHP OC-37EHP	14.7以上	580	695	60（6分通電4分休止の繰返し周期）	1.0	φ500	390	銑鉄120kg、鋼板切断屑90kg、切屑25kg	-
GMF-62-HP	OC-62HP	17.6以上	710	900	60（6分通電4分休止の繰返し周期）	3.3	φ700	690	銑鉄350kg、鋼板切断屑200kg、切屑100kg	-

※ブレーカ配管又は1往復の油圧配管が必要です（但し、背圧が4.9MPaを超える油圧ショベルでは使用できません）。
※クラスが異なる油圧ショベルには取付けることができません。
※マグネット製品をご使用になる際には、「車両系建設機械運転技能講習修了証」（整地・運搬・積込及び掘削用）に加えて、「小型移動式クレーン運転技能講習修了証」の取得を推奨します。
※完全油圧式ワンキャッチシリーズ専用機種です。
